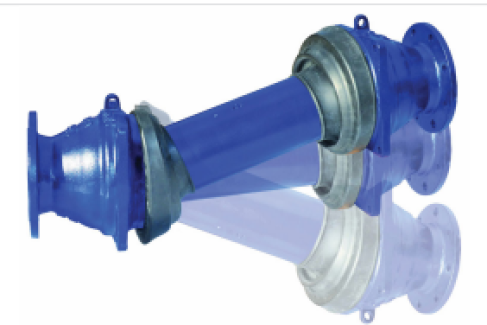

| DN (mm) | Deflection h (mm) | Overall length (mm) | B (mm) | C | ØD maxi (mm) | Mass (kg) |
|---|---|---|---|---|---|---|
| 100 | 100 | 630 | 331 | 157 | 247 | 53,000 |
| 100 | 200 | 920 | 331 | 157 | 247 | 59,000 |
| 100 | 300 | 1210 | 331 | 157 | 247 | 66,000 |
| 100 | 400 | 1500 | 331 | 157 | 247 | 72,000 |
| 100 | 500 | 1790 | 331 | 157 | 247 | 79,000 |
| 100 | 600 | 2620 | 331 | 157 | 247 | 99,000 |
| 150 | 100 | 680 | 390 | 185 | 307 | 87,000 |
| 150 | 200 | 990 | 390 | 185 | 307 | 98,000 |
| 150 | 300 | 1300 | 390 | 185 | 307 | 108,000 |
| 150 | 400 | 1610 | 390 | 185 | 307 | 118,000 |
| 150 | 500 | 1910 | 390 | 185 | 307 | 128,000 |
| 150 | 600 | 2620 | 390 | 185 | 307 | 152,000 |
| 200 | 100 | 790 | 449 | 219 | 367 | 126,000 |
| 200 | 200 | 1120 | 449 | 219 | 367 | 144,000 |
| 200 | 300 | 1450 | 449 | 219 | 367 | 157,000 |
| 200 | 400 | 1770 | 449 | 219 | 367 | 171,000 |
| 200 | 500 | 2100 | 449 | 219 | 367 | 185,000 |
| 200 | 600 | 2730 | 449 | 219 | 367 | 211,000 |
| 250 | 100 | 830 | 516 | 252 | 432 | 179,000 |
| 250 | 200 | 1180 | 516 | 252 | 432 | 197,000 |
| 250 | 300 | 1530 | 516 | 252 | 432 | 217,000 |
| 250 | 400 | 1880 | 516 | 252 | 432 | 235,000 |
| 250 | 500 | 2230 | 516 | 252 | 432 | 254,000 |
| 250 | 600 | 2730 | 516 | 252 | 432 | 281,000 |
| 300 | 100 | 860 | 590 | 280 | 492 | 256,000 |
| 300 | 200 | 1230 | 590 | 280 | 492 | 282,000 |
| 300 | 300 | 1600 | 590 | 280 | 492 | 307,000 |
| 300 | 400 | 1970 | 590 | 280 | 492 | 332,000 |
| 300 | 500 | 2350 | 590 | 280 | 492 | 357,000 |
| DN | Coupling | End Cap | Spacers Double | Spacers Tripple |
|---|---|---|---|---|
| 32 | x | x | ||
| 40 | x | x | ||
| 50 | x | x | ||
| 63 | x | x | ||
| 75 | x | x | ||
| 90 | x | x | x | |
| 110 | x | x | x | x |
| 125 | x | x | x | x |
| 140 | x | x | ||
| 160 | x | x | x | x |
| 200 | x | x |
| DN (mm) | Deflection h (mm) | Overall length (mm) | B (mm) | C | ØD maxi (mm) | Mass (kg) |
|---|---|---|---|---|---|---|
| 600 | 500 | 2890 | 969 | 476 | 880 | 1,356,000 |
| 600 | 600 | 3250 | 969 | 476 | 880 | 1,425,000 |
| 700 | 200 | 1850 | 1108 | 535 | 996 | 1,429,000 |
| 700 | 300 | 2220 | 1108 | 535 | 996 | 1,513,000 |
| 700 | 400 | 2590 | 1108 | 535 | 996 | 1,598,000 |
| 700 | 500 | 2970 | 1108 | 535 | 996 | 1,682,000 |
| 700 | 600 | 3340 | 1108 | 535 | 996 | 1,764,000 |
| 800 | 200 | 2050 | 1238 | 609 | 1110 | 2,000,000 |
| 800 | 300 | 2320 | 1238 | 609 | 1110 | 2,075,000 |
| 800 | 400 | 2700 | 1238 | 609 | 1110 | 2,204,000 |
| 800 | 500 | 3070 | 1238 | 609 | 1110 | 2,282,000 |
| 800 | 600 | 3440 | 1238 | 609 | 1110 | 2,360,000 |
| 900 | 200 | 2160 | 1402 | 686 | 1259 | 2,878,000 |
| 900 | 300 | 2540 | 1402 | 686 | 1259 | 3,006,000 |
| 900 | 400 | 2930 | 1402 | 686 | 1259 | 3,134,000 |
| 900 | 500 | 3320 | 1402 | 686 | 1259 | 3,263,000 |
| 900 | 600 | 3610 | 1402 | 686 | 1259 | 3,359,000 |
| 1000 | 200 | 2230 | 1496 | 738 | 1363 | 3,425,000 |
| 1000 | 300 | 2610 | 1496 | 738 | 1363 | 3,585,000 |
| 1000 | 400 | 3000 | 1496 | 738 | 1363 | 3,727,000 |
| 1000 | 500 | 3390 | 1496 | 738 | 1363 | 3,878,000 |
| 1000 | 600 | 3680 | 1496 | 738 | 1363 | 3,990,000 |
| 1100 | 400 | 3160 | 1540 | 748 | 1390 | 4,410,000 |
| 1200 | 400 | 3310 | 1700 | 837 | 1550 | 5,520,000 |
| 1400 | 400 | 3410 | 1863 | 935 | 1723 | 7,110,000 |
| 1500 | 400 | 3460 | 8,520,000 | |||
| 1600 | 400 | 10,025,000 | ||||
| 1800 | 500 | 3870 | 2415 | 1235 | 2256 | 13,730,000 |
