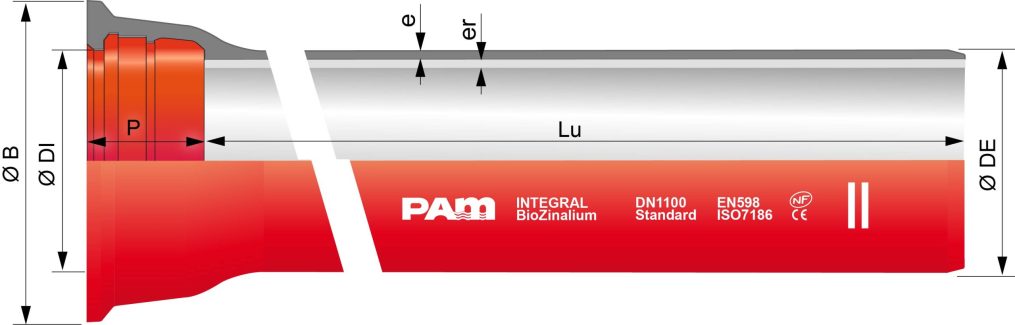

| DN | Lu | e | er | Ø DE | Ø DI | P | Ø B | PFA |
|---|---|---|---|---|---|---|---|---|
| mm | m | mm | mm | mm | mm | mm | mm | bar |
| 80 | 6 | 5 | 4 | 97,8 | 101,4 | 92,5 | 167 | 40 |
| 100 | 6 | 5 | 4 | 117,8 | 121,4 | 94,5 | 188 | 40 |
| 125 | 6 | 5 | 4 | 143,7 | 147,4 | 97,5 | 215 | 40 |
| 150 | 6 | 5 | 4 | 169,7 | 173,4 | 100,5 | 242 | 40 |
| 200 | 6 | 5,1 | 4 | 221,6 | 225,2 | 106,5 | 295 | 40 |
| 250 | 6 | 5,3 | 4 | 273 | 276,8 | 105,5 | 352 | 38 |
| 300 | 6 | 5,6 | 4 | 324,9 | 328,8 | 107,5 | 409,2 | 35 |
| 350 | 6 | 6 | 5 | 376,8 | 380,9 | 110,5 | 464,2 | 32 |
| 400 | 6 | 6,3 | 5 | 427,7 | 431,9 | 112,5 | 516,2 | 30 |
| 450 | 6 | 6,7 | 5 | 478,6 | 483 | 115,5 | 574,2 | 29 |
| 500 | 6 | 7 | 5 | 530,5 | 535 | 117,5 | 629,2 | 28 |
| 600 | 6 | 7,7 | 5 | 633,3 | 638,1 | 132,5 | 738,5 | 26 |
| 700 | 6,96 | 9,6 | 6 | 736,6 | 741,7 | 192 | 863 | 29 |
| 800 | 6,95 | 10,4 | 6 | 840,4 | 845,8 | 197 | 974 | 28 |
| 900 | 6,95 | 11,2 | 6 | 943,2 | 948,9 | 200 | 1082 | 27 |
| 1000 | 6,96 | 12 | 6 | 1046 | 1052 | 203 | 1191 | 26 |
| 1100 | 8,19 | 14,4 | 6 | 1148,8 | 1155,1 | 225 | 1300 | 29 |
| 1200 | 8,19 | 15,3 | 6 | 1252,3 | 1260 | 235 | 1412,5 | 29 |
| 1400 | 8,17 | 17,1 | 9 | 1458,9 | 1467,9 | 245 | 1592,1 | 28 |
| 1500 | 8,16 | 18 | 9 | 1561,7 | 1571,1 | 265 | 1709,8 | 27 |
| 1600 | 8,16 | 18,9 | 9 | 1664,5 | 1674,2 | 265 | 1815,9 | 27 |
| 1800 | 8,15 | 20,7 | 9 | 1871,1 | 1881,5 | 275 | 2032,2 | 27 |
| 2000 | 8,13 | 22,5 | 9 | 2077,7 | 2088,8 | 290 | 2259 | 26 |
