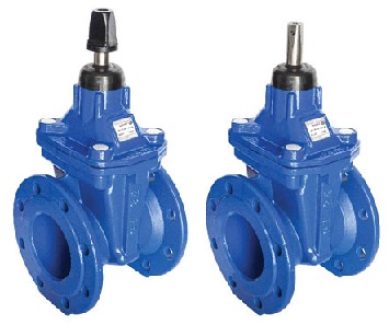

Gate Valve EURO20 New

Double flanged Serie S14 according to EN558-2 (short) PFA16 bar

Picture1-30
Screenshot
DN(mm) L(mm) H1(mm) H(mm) D(mm) K x K1(mm) a(mm) Number of turns S x S S1 x S1
40 140 227 324 150 117×135 19 16.5 +/- 1 15.2 14.3
50 150 222 326.5 165 117×135 19 16.5 +/- 1 15.2 14.3
60 170 264 373.5 185 105×138 19 17.5 +/- 1 18.5 17.3
65 170 264 373.5 185 105×138 19 17 +/- 1 18.5 17.3
80 180 288 405 200 162 x 143.5 19 21 +/- 1 18.5 17.3
100 190 316 448 220 188 x 139 19 23.5 +/- 1 20.6 19.3
125 200 358 501 250 225.5 x 161.5 19 28 +/- 1 20.6 19.3
150 210 401 563 285 256 x 172 19 33.5 +/- 1 20.6 19.3
200 230 508 728 340 350 x 216 20 36 +/- 1 25.7 24.3
250 250 620 875 400 415 x 235 20 44 +/- 1 28.1 24.3
300 270 751 1036 455 476 x 258 25 54 +/-1 28.1 24.3
