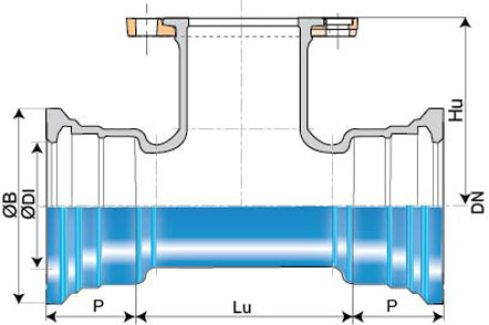

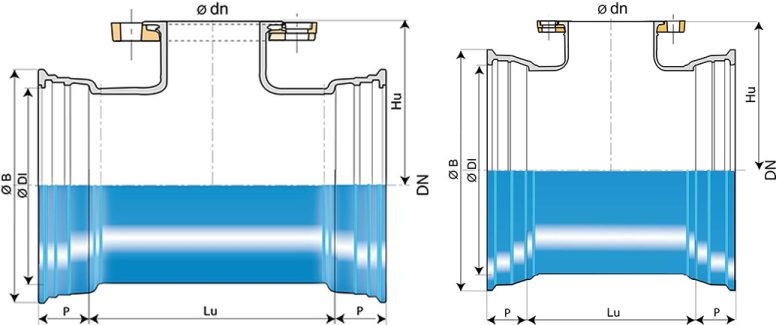

| DN mm |
Ø dn mm |
Lu mm |
Hu mm |
P mm |
Ø DI mm |
Ø B mm |
Mass PN10 kg |
Mass PN16 kg |
Mass PN25 kg |
Mass PN40 kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 60 | 60 | 154 | 161 | 82 | 80.2 | 143.5 | 9.7 | 9.7 | – | – |
| 80 | 40 | 145 | 149 | 85 | 101.4 | 167.5 | 10.2 | 10.2 | 10.2 | 10.2 |
| 80 | 60 | 145 | 169 | 85 | 101.4 | 167.5 | 11.1 | 11.1 | – | – |
| 80 | 65 | 145 | 174 | 85 | 101.4 | 167.5 | – | – | – | – |
| 80 | 80 | 183 | 165 | 85 | 101.4 | 167.5 | 12.5 | 12.5 | 12.5 | 12.5 |
| 100 | 40 | 150 | 161 | 88 | 121.4 | 187.5 | 12 | 12 | 12 | 12 |
| 100 | 60 | 150 | 181 | 88 | 121.4 | 187.5 | 12.9 | 12.9 | 12.5 | 12.5 |
| 100 | 80 | 185 | 177 | 88 | 121.4 | 187.5 | 14.6 | 14.6 | 14.6 | 14.6 |
| 100 | 100 | 210 | 180 | 88 | 121.4 | 187.5 | 16.4 | 16.4 | 17 | 17 |
| 125 | 60 | 150 | 184 | 91 | 147.4 | 214.5 | 15.2 | 15.2 | 14.8 | 14.8 |
| 125 | 65 | 150 | 189 | 91 | 147.4 | 214.5 | – | – | – | – |
| 125 | 80 | 165 | 195 | 91 | 147.4 | 214.5 | 16.8 | 16.8 | 16.8 | 16.8 |
| 125 | 100 | 190 | 200 | 91 | 147.4 | 214.5 | 18.5 | 18.5 | – | – |
| 125 | 125 | 267 | 200 | 91 | 147.4 | 214.5 | 23 | 23 | – | – |
| 150 | 40 | 154 | 176 | 94 | 173.4 | 241 | 17.1 | 17.1 | 17.1 | 17.1 |
| 150 | 60 | 154 | 196 | 94 | 173.4 | 241 | 18 | 18 | 17.6 | 17.6 |
| 150 | 80 | 165 | 210 | 94 | 173.4 | 241 | 19.6 | 19.6 | 19.6 | 19.6 |
| 150 | 100 | 190 | 215 | 94 | 173.4 | 241 | 21.4 | 21.4 | 21.9 | 21.9 |
| 150 | 125 | 220 | 210 | 94 | 173.4 | 241 | – | – | – | – |
| 150 | 150 | 305 | 220 | 94 | 173.4 | 241 | 29.5 | 29.5 | 30.5 | 30.5 |
| 200 | 60 | 159 | 229.5 | 100 | 225.5 | 294 | 26 | 26 | 25.6 | 25.6 |
| 200 | 65 | 159 | 234.5 | 100 | 225.5 | 294 | – | – | – | – |
| 200 | 80 | 170 | 240 | 100 | 225.5 | 294 | 27 | 27 | 27 | 27 |
| 200 | 100 | 195 | 245 | 100 | 225.5 | 294 | 29.1 | 29.1 | 29.6 | 29.6 |
| 200 | 125 | 220 | 240 | 100 | 225.5 | 294 | – | – | – | – |
| 200 | 150 | 250 | 245 | 100 | 225.5 | 294 | 34.9 | 34.9 | 35.9 | 35.9 |
| 200 | 200 | 360 | 260 | 100 | 225.5 | 294 | 44.7 | 44.6 | 47 | – |
| 250 | 60 | 165 | 260 | 105 | 277.8 | 351 | 31.4 | 31.4 | 31.4 | 31.4 |
| 250 | 80 | 155 | 265 | 105 | 277.8 | 351 | 31.3 | 31.3 | 31.3 | – |
| 250 | 100 | 175 | 245 | 105 | 277.8 | 351 | 32.8 | 32.8 | 34.1 | – |
| 250 | 150 | 235 | 255 | 105 | 277.8 | 351 | 39 | 39 | 41 | – |
| 250 | 200 | 290 | 265 | 105 | 277.8 | 351 | 47 | 47.2 | 48.5 | – |
| 250 | 250 | 350 | 275 | 105 | 277.8 | 351 | 55.8 | 55.8 | 58.4 | – |
| 300 | 60 | 165 | 290 | 110 | 329.8 | 408.3 | 41.7 | 41.7 | 41.7 | – |
| 300 | 65 | 237 | 297 | 110 | 329.3 | 408.3 | – | – | – | – |
| 300 | 80 | 155 | 295 | 110 | 329.8 | 408.3 | 41.5 | 41.5 | 41.5 | – |
| 300 | 100 | 180 | 275 | 110 | 329.8 | 408.3 | 41.8 | 41.8 | 43.1 | – |
| 300 | 150 | 235 | 285 | 110 | 329.8 | 408.3 | 48.8 | 48.8 | 50.8 | – |
| 300 | 200 | 295 | 295 | 110 | 329.8 | 408.3 | 58.3 | 58.5 | – | – |
| 300 | 250 | 380 | 330 | 110 | 329.8 | 408.3 | 67.9 | 67.9 | – | – |
| 300 | 300 | 410 | 315 | 110 | 329.8 | 408.3 | 79.1 | 78.6 | – | – |
| 350 | 60 | 170 | 320 | 110 | 381.9 | 464.3 | 48.4 | 48.4 | 48.4 | – |
| 350 | 80 | 185 | 325 | 110 | 381.9 | 464.3 | 50 | 50 | 50 | – |
| 350 | 100 | 194 | 330 | 110 | 381.4 | 464.3 | 73 | 73.5 | – | – |
| 350 | 150 | 270 | 340 | 110 | 381.9 | 464.3 | 59.8 | 59.8 | 61.9 | – |
| 350 | 200 | 300 | 325 | 110 | 381.9 | 464.3 | 66.5 | 66.7 | 68 | – |
| 350 | 250 | 385 | 360 | 110 | 381.9 | 464.3 | 78.5 | 78.5 | 81.3 | – |
| 350 | 300 | 410 | 345 | 110 | 381.9 | 464.3 | 84.8 | 84.3 | – | – |
| 350 | 350 | 485 | 380 | 110 | 381.4 | 464.3 | 131.1 | 131.8 | – | – |
| 400 | 80 | 175 | 330 | 112 | 432.9 | 515.3 | 61 | 61 | 61 | – |
| 400 | 100 | 185 | 335 | 112 | 432.9 | 515.3 | 67 | 67 | 68.4 | – |
| 400 | 150 | 245 | 345 | 112 | 432.9 | 515.3 | 68.4 | 68.4 | 70.5 | – |
| 400 | 200 | 300 | 355 | 112 | 432.9 | 515.3 | 77.3 | 77.5 | 78.9 | – |
| DN mm |
Ø dn mm |
Lu mm |
Hu mm |
P mm |
Ø DI mm |
Ø B mm |
Mass PN10 kg |
Mass PN16 kg |
Mass PN25 kg |
Mass PN40 kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 400 | 250 | 385 | 390 | 112 | 432.9 | 515.3 | 90.7 | 90.7 | 93.4 | – |
| 400 | 300 | 415 | 375 | 112 | 432.9 | 515.3 | 97.5 | 97 | 101 | – |
| 400 | 400 | 535 | 395 | 110 | 432.9 | 515.3 | 121.5 | 126.3 | 135.7 | – |
| 450 | 100 | 215 | 390 | 115.5 | 484 | 573 | 77.9 | 77.9 | 79.2 | – |
| 450 | 150 | 270 | 400 | 115.5 | 484 | 573 | 86.6 | 86.6 | 88.7 | – |
| 450 | 450 | 600 | 460 | 115.5 | 483.5 | 573 | 172 | 178.4 | – | – |
| 500 | 100 | 190 | 395 | 117.5 | 536 | 628 | 88.7 | 88.7 | 90 | – |
| 500 | 150 | 325 | 430 | 117.5 | 535.5 | 628 | 143 | 143 | 144 | – |
| 500 | 200 | 305 | 415 | 117.5 | 536 | 628 | 108.8 | 109 | 110.4 | – |
| 500 | 250 | 443 | 450 | 117.5 | 535.5 | 628 | 173 | 172.6 | – | – |
| 500 | 300 | 443 | 460 | 117.5 | 535.5 | 628 | 181 | 180.3 | – | – |
| 500 | 400 | 540 | 455 | 117.5 | 536 | 628 | 159.1 | 163.8 | – | – |
| 500 | 500 | 655 | 475 | 117.5 | 536 | 628 | 256.3 | 270 | – | – |
| 600 | 100 | 200 | 455 | 132.5 | 639.1 | 737 | 122.5 | 122.5 | 123.9 | – |
| 600 | 150 | 340 | 490 | 132.5 | 638.6 | 737 | 168 | 168 | – | – |
| 600 | 200 | 315 | 475 | 132.5 | 639.1 | 737 | 162.5 | 168.9 | 176.7 | – |
| 600 | 300 | 452 | 520 | 132.5 | 638.6 | 737 | 228 | 228 | – | – |
| 600 | 400 | 545 | 515 | 132.5 | 639.1 | 737 | 208 | 213 | – | – |
| 600 | 600 | 800 | 580 | 132.5 | 638.6 | 737 | 373 | 398 | – | – |
| 700 | 150 | 365 | 520 | 150 | 742.2 | 861 | 262 | 262 | 263 | – |
| 700 | 200 | 365 | 525 | 150 | 742.2 | 861 | 265 | 265 | – | – |
| 700 | 400 | 585 | 555 | 150 | 742.2 | 861 | 347 | 351 | 360 | – |
| 700 | 600 | 915 | 585 | 150 | 742.2 | 861 | 474 | 499 | 502 | – |
| 800 | 150 | 355 | 580 | 160 | 846.3 | 972 | 332.2 | 332.2 | 333 | – |
| 800 | 200 | 355 | 585 | 160 | 846.3 | 972 | 335 | 335 | – | – |
| 800 | 250 | 355 | 585 | 160 | 846.3 | 972 | 350 | – | – | – |
| 800 | 400 | 575 | 615 | 160 | 846.3 | 972 | 430 | 435 | – | – |
| 800 | 600 | 1015 | 645 | 160 | 846.3 | 972 | 617 | 642 | 645 | – |
| 900 | 200 | 375 | 645 | 175 | 949.4 | 1080 | 420 | 419 | – | – |
| 900 | 250 | 375 | 640 | 175 | 949.4 | 1080 | 474 | – | – | – |
| 900 | 400 | 595 | 675 | 175 | 949.4 | 1080 | 532 | 536 | 545 | – |
| 900 | 600 | 1145 | 705 | 175 | 949.4 | 1080 | 798 | 823 | 826 | – |
| 1000 | 150 | 379 | 705 | 185 | 1052.5 | 1189 | 447 | 447 | – | – |
| 1000 | 200 | 379 | 705 | 185 | 1052.5 | 1189 | 510 | 510 | 512 | – |
| 1000 | 250 | 379 | 705 | 185 | 1052.5 | 1189 | 520 | 519 | 522 | – |
| 1000 | 300 | 598.5 | 720 | 185 | 1052.5 | 1189 | – | 569 | 574 | – |
| 1000 | 400 | 598.5 | 735 | 185 | 1052.5 | 1189 | 639 | 644 | 653 | – |
| 1000 | 600 | 1258.5 | 765 | 185 | 1052.5 | 1189 | 1007 | 1032 | 1035 | – |
| 1100 | 600 | 822.5 | 885 | 150 | 1155 | 1298 | 907 | – | – | – |
| 1200 | 200 | 855 | 880 | 195 | 1263 | 1412 | 949 | 949 | 950 | – |
| 1200 | 250 | 855 | 873 | 195 | 1263 | 1412 | 951 | 950 | 953 | – |
| 1200 | 300 | 855 | 838 | 195 | 1263 | 1412 | 927 | 927 | 931 | – |
| 1200 | 400 | 855 | 835 | 195 | 1263 | 1412 | 938 | 943 | 944 | – |
| 1200 | 600 | 855 | 885 | 195 | 1263 | 1412 | 953 | 977 | 980 | – |
| 1400 | 250 | 1010 | 1000 | 255 | 1467 | 1600 | – | 1511 | – | – |
| 1400 | 400 | 1010 | 960 | 255 | 1467 | 1600 | 1520 | 1524 | 1533 | – |
| 1400 | 600 | 1010 | 980 | 255 | 1467 | 1600 | 1542 | 1567 | 1567.7 | – |
| 1600 | 300 | 1050 | 1050 | 275 | 1673 | 1820 | – | 1967 | 1979 | – |
| 1800 | 400 | 1125 | 1300 | 258 | 1881.7 | 2038 | 2360 | 2345 | – | – |
| 1800 | 600 | 1125 | 1200 | 258 | 1881.7 | 2038 | 2360 | 2385 | 2388 | – |
| 2000 | 300 | 1110 | 1265 | 290 | 2089 | 2269 | – | 3201 | – | – |
| 2000 | 600 | 1110 | 1315 | 290 | 2089 | 2269 | 3236 | 3261 | 3264 | – |
