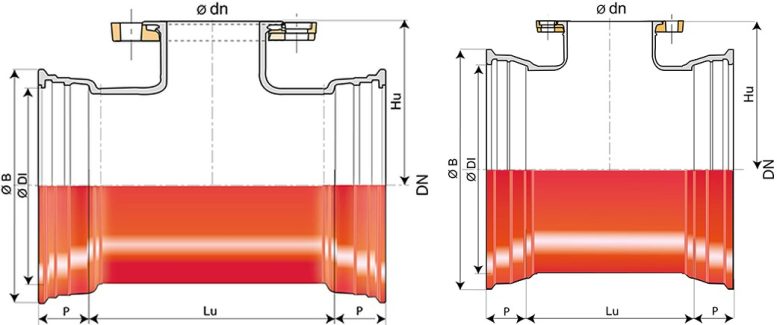

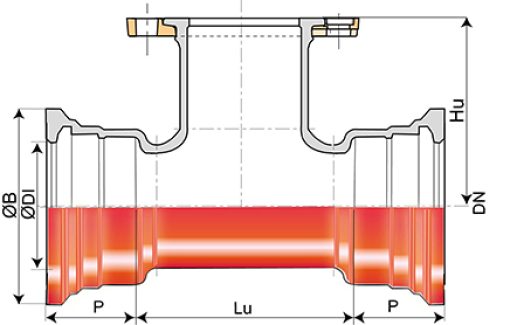

| DN mm |
Ø dn mm |
Lu mm |
Hu mm |
P mm |
Ø DI mm |
Ø B mm |
Mass PN10 kg |
Mass PN16 kg |
|---|---|---|---|---|---|---|---|---|
| 80 | 80 | 183 | 165 | 85 | 101 | 167.5 | 12.8 | 12.8 |
| 100 | 80 | 185 | 177 | 88 | 121 | 187.5 | 15 | 15 |
| 100 | 100 | 210 | 180 | 88 | 121 | 187.5 | 16.8 | 16.8 |
| 150 | 80 | 165 | 210 | 94 | 173 | 241 | 20.2 | 20.2 |
| 150 | 100 | 190 | 215 | 94 | 173 | 241 | 22 | 22 |
| 150 | 150 | 305 | 220 | 94 | 173 | 241 | 30.1 | 30.1 |
| 200 | 80 | 170 | 240 | 100 | 225 | 294 | 27.8 | 27.8 |
| 200 | 100 | 195 | 245 | 100 | 225 | 294 | 29.9 | 29.9 |
| 200 | 200 | 360 | 260 | 100 | 225 | 294 | 45.5 | 45.4 |
| 250 | 80 | 234 | 250 | 105 | 277 | 351 | 44.6 | 44.6 |
| 250 | 100 | 234 | 270 | 105 | 277 | 351 | 44.5 | 44.5 |
| 250 | 150 | 251 | 280 | 105 | 277 | 351 | 50.5 | 50.5 |
| 250 | 200 | 344 | 290 | 105 | 277 | 351 | – | 61.2 |
| 250 | 250 | 404 | 300 | 105 | 277 | 351 | 70.6 | 70.2 |
| 300 | 80 | 237 | 298 | 110 | 329 | 408 | 58.9 | 58.9 |
| 300 | 100 | 237 | 300 | 110 | 329 | 408 | 59.6 | 59.6 |
| 300 | 150 | 347 | 310 | 110 | 329 | 408 | 72.7 | 72.7 |
| 300 | 200 | 347 | 320 | 110 | 329 | 408 | – | 77.2 |
| 300 | 300 | 467 | 340 | 110 | 329 | 408 | – | 98.7 |
| 350 | 80 | 194 | 310 | 110 | 381.4 | 464.3 | 73.7 | 73.7 |
| 350 | 100 | 195 | 330 | 110 | 381.4 | 464.3 | 90.7 | 90.7 |
| 350 | 200 | 314 | 350 | 110 | 381.4 | 464.3 | – | 92.6 |
| 350 | 350 | 485 | 380 | 110 | 381.4 | 464.3 | – | 132 |
| 400 | 100 | 195 | 350 | 112 | 432.4 | 515.3 | 85.8 | 85.8 |
| 400 | 150 | 315 | 370 | 112 | 432.4 | 515.3 | 102.5 | 102.5 |
| 400 | 200 | 315 | 380 | 112 | 432.4 | 515.3 | 107.3 | 107.2 |
| 400 | 400 | 545 | 420 | 112 | 432.4 | 515.3 | 164.3 | 168.4 |
| 500 | 100 | 210 | 420 | 117.5 | 535.5 | 628 | 121.5 | 121.5 |
| 500 | 150 | 325 | 430 | 117.5 | 535.5 | 628 | 136.6 | 136.6 |
| 500 | 200 | 325 | 440 | 117.5 | 535.5 | 628 | – | 150.3 |
| 500 | 400 | 555 | 480 | 117.5 | 535.5 | 628 | 217 | 221.1 |
| 500 | 500 | 675 | 500 | 117.5 | 535.5 | 628 | 267.4 | 280.6 |
| 600 | 200 | 335 | 500 | 132.5 | 638.6 | 737 | 196.6 | 196.5 |
| 600 | 400 | 570 | 540 | 132.5 | 638.6 | 737 | 275 | 279.1 |
| 600 | 600 | 800 | 580 | 132.5 | 638.6 | 737 | 377.6 | 402.6 |
| 700 | 150 | 365 | 520 | 150 | 742.2 | 861 | 269.2 | 269.2 |
| 700 | 200 | 365 | 525 | 150 | 742.2 | 861 | 272.2 | 265 |
| 700 | 400 | 585 | 555 | 150 | 742.2 | 861 | 354 | 351 |
| 700 | 700* | 915 | 600 | 150 | 742.2 | 861 | 498 | 546 |
| 800 | 150 | 355 | 580 | 160 | 846.3 | 972 | 332 | 332 |
| 800 | 200 | 355 | 585 | 160 | 846.3 | 972 | 335 | 335 |
| 800 | 400 | 575 | 615 | 160 | 846.3 | 972 | 430 | 435 |
| 800 | 800* | 1015 | 675 | 160 | 846.3 | 972 | 663 | 674 |
| 900 | 200 | 375 | 645 | 175 | 949.4 | 1080 | 420 | 420.2 |
| 900 | 400 | 595 | 675 | 175 | 949.4 | 1080 | 532 | – |
| 900 | 900* | 1145 | 750 | 175 | 949.4 | 1080 | 867 | – |
| 1000 | 150 | 379 | 705 | 185 | 1052.5 | 1189 | 447 | 447 |
| 1000 | 200 | 379 | 705 | 185 | 1052.5 | 1189 | 510 | – |
| 1000 | 400 | 598.5 | 735 | 185 | 1052.5 | 1189 | 639 | 643.0- |
| 1000 | 1000* | 1258 | 830 | 185 | 1052.5 | 1189 | 1115 | 1132 |
