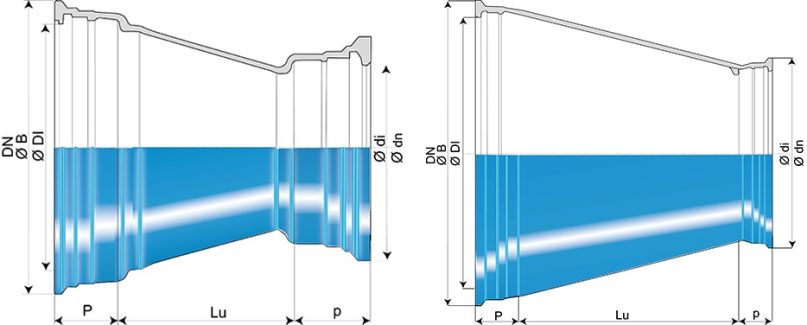

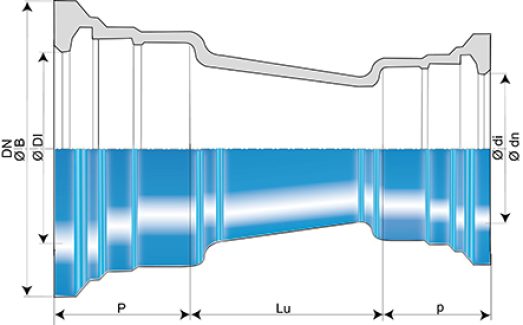

| DN mm |
Ø dn mm |
Lu mm |
P mm |
Ø DI mm |
Ø B mm |
p mm |
Ø di mm |
Mass kg |
|---|---|---|---|---|---|---|---|---|
| 80 | 60 | 103.5 | 85 | 101.4 | 167.5 | 82 | 80.2 | 6.1 |
| 100 | 60 | 100 | 88 | 121.4 | 187.5 | 82 | 80.2 | 6.8 |
| 100 | 80 | 104.5 | 88 | 121.4 | 187.5 | 85 | 101.4 | 7.5 |
| 125 | 60 | 150 | 91 | 147.4 | 214.5 | 82 | 80.2 | 8.9 |
| 125 | 80 | 120 | 91 | 147.4 | 214.5 | 85 | 101.4 | 8.9 |
| 125 | 100 | 105.5 | 91 | 147.4 | 214.5 | 88.00 | 121.4 | 9.4 |
| 150 | 60 | 200 | 94 | 173.4 | 241 | 82 | 80.2 | 11.2 |
| 150 | 80 | 170 | 94 | 173.4 | 241 | 85 | 101.4 | 10.3 |
| 150 | 100 | 130 | 94 | 173.4 | 241 | 88 | 121.4 | 11.1 |
| 150 | 125 | 107 | 94 | 173.4 | 241 | 91 | 147.4 | 11.7 |
| 200 | 100 | 230 | 100 | 225.5 | 294 | 88 | 121.4 | 17.3 |
| 200 | 125 | 180 | 100 | 225.5 | 294 | 91 | 147.4 | 16.8 |
| 200 | 150 | 125 | 100 | 225.5 | 294 | 94 | 173.4 | 16.7 |
| 250 | 125 | 275 | 105 | 277.8 | 351 | 91 | 148.4 | 23.4 |
| 250 | 150 | 225 | 105 | 277.8 | 351 | 94 | 174.4 | 23.2 |
| 250 | 200 | 125 | 105 | 277.8 | 351 | 100 | 225.5 | 22.2 |
| 300 | 150 | 325.5 | 110 | 329.8 | 408.3 | 94 | 174.4 | 33.2 |
| 300 | 200 | 225 | 110 | 329.8 | 408.3 | 100 | 226.2 | 32 |
| 300 | 250 | 125 | 110 | 329.8 | 408.3 | 105 | 277.8 | 30.5 |
| 350 | 200 | 335 | 110 | 381.9 | 464.3 | 100 | 226.2 | 42 |
| 350 | 250 | 235 | 110 | 381.9 | 464.3 | 105 | 277.8 | 41.2 |
| 350 | 300 | 135 | 110 | 381.9 | 464.3 | 110 | 329.8 | 40.8 |
| 400 | 250 | 335 | 112 | 432.4 | 515.3 | 105 | 277.3 | 65 |
| 400 | 300 | 235 | 112 | 432.9 | 515.3 | 110 | 329.8 | 49.9 |
| 400 | 350 | 176 | 112 | 432.4 | 515.3 | 110 | 381.4 | 62 |
| 450 | 300 | 335 | 115.5 | 484 | 573 | 110 | 329.8 | 67 |
| 450 | 350 | 234 | 115.5 | 483.5 | 573 | 110 | 381.4 | 71.3 |
| 450 | 400 | 166 | 115.5 | 483.5 | 573 | 112 | 432.4 | 69.2 |
| 500 | 350 | 335 | 117.5 | 536 | 628 | 110 | 381.9 | 79.4 |
| 500 | 400 | 235 | 117.5 | 536 | 628 | 112 | 432.9 | 74.8 |
| 500 | 450 | 160 | 117.5 | 535.5 | 628 | 115.5 | 483.5 | 80 |
| 600 | 400 | 460 | 132.5 | 638.6 | 737 | 112 | 432.4 | 155 |
| 600 | 450 | 360 | 132.5 | 638.6 | 737 | 115.5 | 483.5 | 125 |
| 600 | 500 | 235 | 132.5 | 639.1 | 737 | 117.5 | 536 | 105.4 |
| 700 | 500 | 480 | 150 | 742.2 | 861 | 120 | 535 | 198 |
| 700 | 600 | 267.5 | 150 | 742.2 | 861 | 120 | 638 | 176 |
| 800 | 600 | 467.5 | 160 | 846.3 | 972 | 120 | 638 | 255 |
| 800 | 700 | 280 | 160 | 846.3 | 972 | 150 | 742.2 | 243 |
| 900 | 700 | 480 | 175 | 949.4 | 1080 | 150 | 742.2 | 338 |
| 900 | 800 | 280 | 175 | 949.4 | 1080 | 160 | 846.3 | 307 |
| 1000 | 800 | 480 | 185 | 1052.5 | 1189 | 160 | 846.3 | 417 |
| 1000 | 900 | 280 | 185 | 1052.5 | 1189 | 175 | 949.4 | 378 |
| 1200 | 1000 | 480 | 195 | 1263 | 1412 | 185 | 1052.5 | 543 |
| 1400 | 1000 | 665 | 255 | 1467 | 1600 | 185 | 1052.5 | – |
| 1400 | 1200 | 360 | 255 | 1467 | 1600 | 195 | 1263 | 714 |
| 1500 | 1000 | 715 | 280 | 1570 | 1742 | 185 | 1052.5 | – |
| 1500 | 1200 | 410 | 280 | 1570 | 1742 | 195 | 1263 | – |
| 1500 | 1400 | 100 | 280 | 1570 | 1742 | 255 | 1467 | – |
| 1600 | 1200 | 645 | 275 | 1673 | 1820 | 195 | 1263 | – |
| 1600 | 1400 | 350 | 275 | 1673 | 1820 | 255 | 1467 | – |
| 1600 | 1500 | 400 | 275 | 1673 | 1820 | 280 | 1570 | – |
| 1800 | 1200 | 997 | 258 | 1881.7 | 2038 | 195 | 1263 | – |
| 1800 | 1400 | 727 | 258 | 1881.7 | 2038 | 255 | 1467 | – |
| 1800 | 1500 | 777 | 258 | 1881.7 | 2038 | 280 | 1570 | – |
| 1800 | 1600 | 427 | 258 | 1881.7 | 2038 | 275 | 1673 | 1267 |
| 2000 | 1200 | 1370 | 290 | 2089 | 2269 | 195 | 1263 | – |
| 2000 | 1400 | 1075 | 290 | 2089 | 2269 | 255 | 1467 | – |
| 2000 | 1500 | 1125 | 290 | 2089 | 2269 | 280 | 1570 | – |
| 2000 | 1600 | 775 | 290 | 2089 | 2269 | 275 | 1673 | – |
| 2000 | 1800 | 472 | 290. | 2089 | 2269 | 258 | 1881.7 | 1776 |
