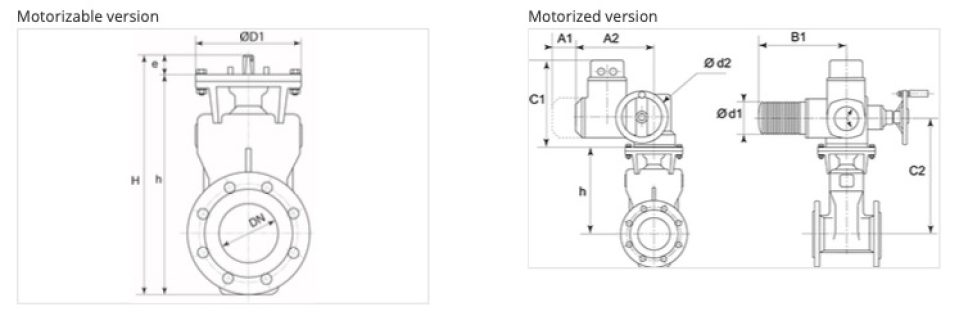

| DN mm |
Version | ØD1 mm |
L mm |
Type of Motor | A mm |
B mm |
K mm |
PN 10 | PN 16 |
|---|---|---|---|---|---|---|---|---|---|
| Mass kg |
Mass kg |
||||||||
| 65 | Motorized | 185 | 170 | SA 07-6 | 510 | 514 | 620 | 39.000 | 39.000 |
| 80 | Motorized | 200 | 180 | SA 07-6 | 517 | 514 | 620 | 40.000 | 40.000 |
| 100 | Motorized | 225 | 190 | SA 10.2 | 540 | 536 | 678 | 48.000 | 48.000 |
| 125 | Motorized | 250 | 200 | SA 10.2 | 552 | 536 | 736 | 55.000 | 55.000 |
| 150 | Motorized | 285 | 210 | SA 10.2 | 570 | 536 | 788 | 63.000 | 63.000 |
| 200 | Motorized | 340 | 230 | SA 14.2 | 635 | 713 | 965 | 130.000 | 130.000 |
| 250 | Motorized | 400 | 250 | SA 14.6 | 665 | 720 | 1085 | 165.000 | 165.000 |
| 300 | Motorized | 455 | 270 | SA 14.6 | 693 | 720 | 1198 | 199.000 | 199.000 |
| 350 | Motorized | 520 | 290 | SA 14.6 | 725 | 720 | 1230 | 244.000 | 244.000 |
| 400 | Motorized | 580 | 310 | SA 14.6 | 755 | 720 | 1419 | 365.000 | 365.000 |
| DN mm |
Version (ØD1) | H mm |
h mm |
e mm |
PN 10 | PN 16 |
|---|---|---|---|---|---|---|
| Mass kg |
Mass kg |
|||||
| 65 | Motorizable – Adaptor F10 / Ø200 / 4 holes Ø12 on Ø102 | 375 | 254 | 28 | 20.000 | 20.000 |
| 80 | Motorizable – Adaptor F10 / Ø200 / 4 holes Ø12 on Ø102 | 375 | 247 | 28 | 21.000 | 21.000 |
| 100 | Motorizable – Adaptor F10 / Ø200 / 4 holes Ø12 on Ø102 | 435 | 290 | 32 | 25.000 | 25.000 |
| DN mm |
Version (ØD1) | H mm |
h mm |
e mm |
PN 10 | PN 16 |
|---|---|---|---|---|---|---|
| Mass kg |
Mass kg |
|||||
| 125 | Motorizable – Adaptor F10 / Ø200 / 4 holes Ø12 on Ø102 | 498 | 336 | 37 | 32.000 | 32.000 |
| 150 | Motorizable – Adaptor F10 / Ø200 / 4 holes Ø12 on Ø102 | 552 | 370 | 39 | 40.000 | 40.000 |
| 200 | Motorizable – Adaptor F14 / Ø305 / 4 holes Ø15 on Ø140 | 695 | 480 | 45 | 84.000 | 84.000 |
| 250 | Motorizable – Adaptor F14 / Ø305 / 4 holes Ø15 on Ø140 | 815 | 570 | 45 | 126.000 | 126.000 |
| 300 | Motorizable – Adaptor F14 / Ø305 / 4 holes Ø15 on Ø140 | 940 | 655 | 57 | 149.000 | 149.000 |
| 350 | Motorizable – Adaptor F14 / Ø305 / 4 holes Ø15 on Ø140 | 972 | 655 | 57 | 194.000 | 194.000 |
| 400 | Motorizable – Adaptor F14 / Ø305 / 4 holes Ø15 on Ø140 | 1162 | 872 | 58 | 315.000 | 315.000 |
